新国标交流充电电缆

电动汽车充电电缆介绍:

电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施,从而对电动汽车进行电力传输,并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域,便携式充电电缆可放置在车内。

电动汽车充电电缆选型:

相关推荐:电动汽车充电电缆该如何选型

电动汽车充电电缆规格型号:

全球3大主要市场:欧洲:EN50620/IEC62893;美国:UL62;中国:GB/T 33594,

可点击以下产品推荐了解具体规格型号

交流弹簧充电电缆

交流发光充电电缆

新国标交流充电电缆

新国标直流充电电缆

日标JCS 4522充电电缆

欧州EN50620、IEC62893标准充电电缆

美洲UL62充电电缆



--------------

电动汽车充电电缆产品标准介绍:

电动汽车充电线主要标准有:IEC62893、EN50620(IEC62893-3等同于EN50620)、UL62、GB/T 33594、CQC1103-1105、DEKRA K175、TUV 2pfg 1908



广东奥美格传导科技股份有限公司电动汽车充电电缆产品优势介绍:

  奥美格致力于成为全球一流的新能源汽车电缆方案提供商,并在2017年被评为电动汽车核心零部件100强企业。

  奥美格自2009年开始投入大量的资源进行新能源电动汽车传导类产品的自主研发,从2018年奥美格国标电动汽车电缆便占领了国内主要市场,其中EN标准充电电缆、UL标准充电电缆通过安费诺、台达、ITT、ABB等配套商,产品己远销欧美宝马、奔驰、保时捷、POD POINT等国外客户。

  奥美格通过ISO 9001:2015和IATF 16949:2016体系认证,其中电动汽车充电电缆获得了美国UL、德国TUV、中国CQC认证、德凯认证、IEC认证、EN50620认证;奥美格也是中国质量认证中心(CQC)电动汽车传导充电系统用电缆技术规范(CQC1103-2015、CQC1104-2015、

  CQC1105-2015)及电动汽车充电用电缆国标(GB/T33594-2017)的起草单位。在电动汽车领域共获得19项发明专利,56项实用新型专利,3项外观专利,8项软件著作权。

奥美格的产品有以下优点:

产品柔软、手感良好,弯曲半径小于5D;耐油、耐酸碱、耐水、耐磨、耐拉、耐碾压、抗开裂、抗UV、颜色稳定;阻燃性能好;耐弯折50000次以上;所有材料符合RoHS 2.0 &REACH环保标准。

电动汽车充电电缆多少钱一米:

充电电缆因为工艺复杂并且包含大量铜的使用,所以铜价的变化对充电电缆的价格波动较大,如需了解充电电缆价格请联系客服,我们将安排专业人员与您联系,客服电话+86 0769-82231900

奥美格新国标CQC、DEKRA 双认证电动汽车交流充电电缆产品介绍:(SS、S9O9O、S90U系列)

参考标准: GB/T 33594-2017 DEKRA K175-2

CQC证书号:V022173

DEKRA证书号:3167789



新国标交流充电电缆



结构Construction 电缆特性 Features:
1.导体Conductor 额定温度Rated temperature :-40℃~90℃
  材质Material: 裸铜Bare Copper 额定电压Rated Voltage : AC 450/750V
2.绝缘Insulation 绝缘电阻Insulation Resistance:≥0.037MΩ.km at 60℃ Comply with CQC1103-215
  材质Material: TPE 燃烧测试Flame Test:VW-1 Test method Comply with UL 2556
  颜色Color:棕 Brown,蓝Blue,黄/绿Yellow/Green 最小弯曲半径Min: Bending Radius: ≥6*OD
3.填充Filler 耐压Dielectric Voltage: 2.5kVac/15min. No Breakdown
  材质Material: PP Cord 低温冲击Low temperature impact  :-40℃, No cracks
4.包带Tape 热冲击Hot Shock:150℃/1h No cracks
  材质Material:无纺布Non-woven fabrics 耐油Oil Resistance:IRM902,IRM903,Gasoline  20h OD Variation≤15% No Cracks
5.护套Sheath 抗挤压Crush resistance :Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN;
  材质Material: TPE or PU 耐酸碱Resistance to Acid and alkali:168h, Tensile Strength Variation ≤30%; Elongation≥100%
  颜色Color: 黑色Black 环保要求Environmental Requirements:Compliant with RoHS and REACH

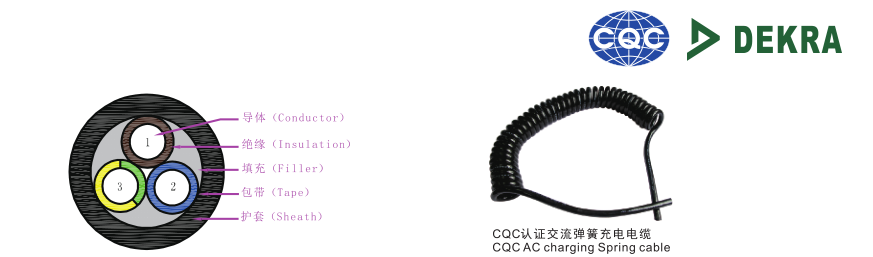

CQC、DEKRA认证交流充电电缆结构图



型号 规格 导体绞合外径 导体电阻 参考允载电流 TPE护套无屏蔽完成外径 包装 PU护套无屏蔽完成外径 包装
EV-SS
EV-RSS
EV-SSPS
EV-RSSPS
EV-S90S90
EV-RS90S90
EV-S90S90PS90
EV-RS90S90PS90
EV-S90U
EV-RS90U
EV-S90S90U
EV-RS90S90U
3×1.5mm2+(0~2)×(0.5~0.75)mm2 1.6 13.3 13A 10.5-11.3 800m/700# 10.1-10.6 800m/700#
3×2.5mm2+(0~2)×(0.5~0.75)mm2 2.1 7.98 18A 11.8-12.4 800m/700# 11.2-11.4 800m/700#
3×4.0mm2+(0~2)×(0.5~0.75)mm2 2.8 4.95 25A 14.4 500m/700# 13.6 500m/700#
3×6.0mm2+(0~2)×(0.5~0.75)mm2 3.5 3.30 34A 16.3 400m/800# 15.3 400m/800#
3×10.0mm2+(0~2)×(0.5~0.75)mm2 4.5 1.91 50A 18.6 500m/950# 17.6 500m/950#
3×16mm2+(0~2)×(0.5~0.75)mm2 5.7 1.21 67A 21.8 500m/950# 20.8 500m/950#
5×2.5mm2+(0~2)×(0.5~0.75)mm2 2.1 7.98 18A 14.6-15 500m/700# 13.8-14.2 500m/700#
5×4.0mm2+(0~2)×(0.5~0.75)mm2 2.8 4.95 25A 17.8 400m/800# 16.9 400m/800#
5×6.0mm2+(0~2)×(0.5~0.75)mm2 3.5 3.30 34A 20 500m/950# 19 500m/950#
5×10.0mm2+(0~2)×(0.5~0.75)mm2 4.5 1.91 50A 23 400m/950# 21.8 400m/950#
5×16mm2+(0~2)×(0.5~0.75)mm2 5.7 1.21 67A 26.8 300m/950# 25.6 300m/950#
5×25mm2+(0~2)×(0.5~0.75)mm2 7.2 0.78 90A 33.2 300m/1200# 31.6 300m/1200#
5×35mm2+(0~2)×(0.5~0.75)mm2 8.4 0.554 110A 37 300m/1200# 35.4 300m/1200#
规格为3芯1.5mm2~35mm2,可以增加1~6芯0.5mm2~1.5mm2的信号线,可信号线屏蔽或总缆屏蔽,产品的具体参数以技术图纸为准。

以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。

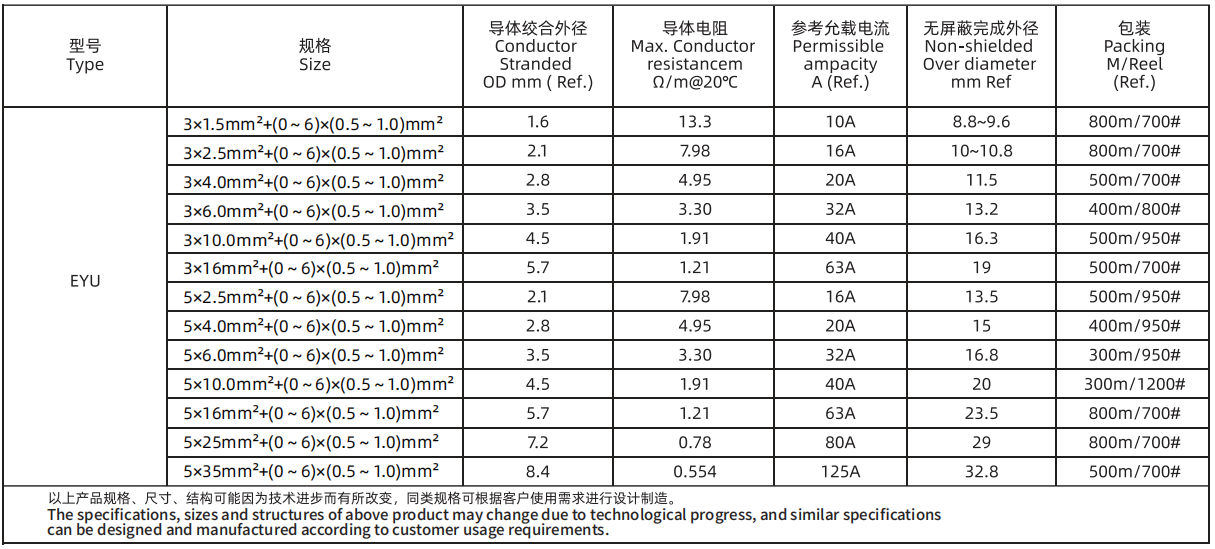

奥美格新国标CQC、DEKRA 双认证电动汽车交流充电电缆产品介绍:(EYU系列)

参考标准: GB/T 33594-2017 DEKRA K175-2

CQC证书号:V022173

DEKRA证书号:3167789

结构Construction  电缆特性Features
1.导体Conductor  1.额定温度Rated temperature :-40℃~90℃
   材质Material: 裸铜Bare Copper 2.额定电压Rated Voltage : AC 300V/500V、450/750V;DC 1000V
2.绝缘Insulation 3.燃烧测试Flame Test: Testing method according to EN 60332-1-2
   材质Material: XLPO 4.最小弯曲半径Min Bending Radius: ≥6*OD
   颜色Color:棕 Brown,蓝Blue,黄/绿Yellow/Green

5.耐压Dielectric Voltage:2.5kV AC for main core,2.0kV AC for CC/CP

3.填充Filler 6.低温冲击Low temperature impact  :-40℃, No cracks
   材质Material: PP Cord 7.热冲击Hot Shock:150℃/1h No cracks
4.包带Tape  8.耐油Oil Resistance:IRM902,100°C168h Tensile Strength Variation <±40%,Elongation Variation<±30%
   材质Material:无纺布Non-woven fabrics 9.抗挤压Crush resistance :Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN;
5.护套Sheath  10.耐酸碱Resistance to Acid and alkali:168h, Tensile Strength Variation ≤30%; Elongation≥100%
   材质Material: TPE 11.环保要求Environmental Requirements:Compliant with RoHS 2.0 and REACH
   颜色Color: 黑色Black

 CQC、DEKRA认证交流充电电缆结构图





新国标交流充电电缆选型推荐
