ISO19642高压电缆

新能源电动汽车ISO19642高压电缆

参考标准: IS0 19642-2019-5、IS0 19642-2019-9

E-MARK批准号: E24*118R03/01*0375*00

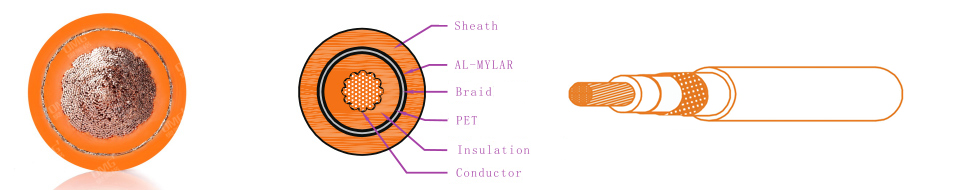

单芯屏蔽新能源汽车高压电缆(IS0 19642-2019-5、IS0 19642-2019-9 标准)产品结构图:



电动汽车带屏蔽高压电缆



单芯屏蔽新能源汽车高压电缆(IS0 19642-2019-5、IS0 19642-2019-9 标准)产品性能参数 :



结构 Construction
电缆特性 Features
1、导体 Conductor 1、额定温度 Rated temperature :-40℃~+(125℃, 150℃)
  材质Material: 裸铜 Bare Copper 2、额定电压 Rated Voltage:AC 600V/DC 900V;AC 1000V/DC 1500V
2、绝缘 Insulation 3、短期老化Short-term Aging:240h,Comply with IS0 19642
  材质 Material: XLPE 4、长期老化Long-term Aging: 3000h,Comply with IS0 19642
  颜色 Color:橙色 Orange 5、燃烧测试Flame Test: Comply With  IS0 19642
3、屏蔽 Shielded 6、最小弯曲半径Min : Bending Radius: 4*OD@OD﹤15mm ; 6*OD@OD≧15mm
  材质Material: 镀锡铜 Tinned Copper 7、耐压Dielectric Voltage:10kVac/5min. No Breakdown
4、护套 Sheath 8、耐油Oil Resistance:Comply With  IS0 19642
  材质 Material: XLPE 9、抗撕裂Anti-tear Performance :>20N/mm
  颜色 Color:橙色 Orange  10、环保要求Environmental Requirements  :Compliant with RoHS 2.0 and REACH





1.交流1000V/直流1500V(屏蔽式高压电缆):

shielded EV High-voltage cable

交流1000V/直流1500V(屏蔽式高压电缆)

产品系列 规格 导线绞合外径毫米(参考) 导体电阻 参考允载电流 完成外径

EVRP-125

(额定温度 :-40℃~+125℃)


EVRP-150

  (额定温度 :-40℃~+150℃)

 2.5mm2 2.00 7.60 30 6.30
4mm2 2.60 4.71 40 7.30
6mm2 3.40 3.14 52 8.10
10mm2 4.40 1.82 75 9.80
16mm2 5.50 1.16 100 11.00
25mm2 7.00 0.743 125 13.40
35mm2 8.30 0.527 165 14.80
50mm2 10.00 0.368 215 17.00
70mm2 11.80 0.259 260 19.00
95mm2 13.80 0.196 320 21.60
120mm2 15.50 0.153 370 23.30


2. AC1000V/DC1500V(非屏蔽式高压电缆):

unshielded EV High-voltage cable

AC1000V/DC1500V(非屏蔽式高压电缆):

产品系列 规格 导体绞合外径 导体电阻 参考允载电流 完成外径

EVR-125

(额定温度 :-40℃~+125℃)


EVR-150

(额定温度 :-40℃~+150℃)

2.5mm2 2.00 7.60 30 3.50
4mm2 2.60 4.71 40 4.30
6mm2 3.40 3.14 52 5.10
10mm2 4.40 1.82 75 6.50
16mm2 5.50 1.16 100 7.60
25mm2 7.00 0.743 125 9.70
35mm2 8.30 0.527 165 11.00
50mm2 10.00 0.368 215 13.10
70mm2 11.80 0.259 260 15.00
95mm2 13.80 0.196 320 17.10
120mm2 15.50 0.153 370 18.80


3 交流600V/直流900V(非屏蔽式高压电缆):

unshielded EV High-voltage cable

交流600V/直流900V(非屏蔽式高压电缆):

产品系列 规格 导体绞合外径 导体电阻 参考允载电流 完成外径

EVR-125

(额定温度 :-40℃~+125℃)


EVR-150

(额定温度 :-40℃~+150℃)

2.5mm2 2.00 7.60 30 2.80
4mm2 2.60 4.71 40 3.50
6mm2 3.40 3.14 52 4.30
10mm2 4.40 1.82 75 5.70
16mm2 5.50 1.16 100 6.90
25mm2 7.00 0.743 125 8.40
35mm2 8.30 0.527 165 10.00
50mm2 10.00 0.368 215 12.00
70mm2 11.80 0.259 260 14.00
95mm2 13.80 0.196 320 16.50


4、AC 600V/DC 900V(屏蔽式高压电缆):

shielded EV High-voltage cable

AC 600V/DC 900V(屏蔽式高压电缆):

产品系列 规格 导体绞合外径 导体电阻 参考允载电流 完成外径

EVRP-125

(额定温度 :-40℃~+125℃)


EVRP-150

(额定温度 :-40℃~+150℃)

2.5mm2 2.00 7.60 30 4.50
4mm2 2.60 4.71 40 5.20
6mm2 3.40 3.14 52 6.40
10mm2 4.40 1.82 75 7.90
16mm2 5.50 1.16 100 9.40
25mm2 7.00 0.743 125 11.00
35mm2 8.30 0.527 165 12.90
50mm2 10.00 0.368 215 15.00
70mm2 11.80 0.259 260 17.00
95mm2 13.80 0.196 320 19.60
