电动汽车充电电缆该如何选型?

日期:2020-2-26 15:32:53   人气:

使用电动汽车的朋友经常需要对电动汽车充电,有在公司使用充电桩的、有在小区拉电的、还有使用超级充电站进行快速充电的,电动汽车充电环境越来越多。那么,电动汽车充电有哪几种模式?各种充电模式下的充电桩电缆又该如何选型?


今天我们主要谈谈充电桩电缆选型问题。



首先,要了解充电桩电缆选型,需要先了解电动汽车充电有哪些充电模式?对应的充电模式下选择什么样的电缆。



                                                                                     充电模式分类

大体上,我们可以把充电方式分为四种,主要区别是使用方式、充电速度。

图解:电动汽车充电电缆该如何选型?

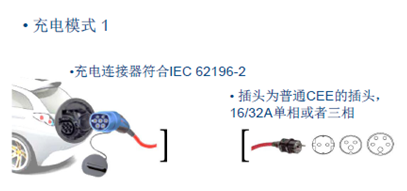

充电模式1:充电模式1为单头充电枪+电缆+普通CEE插头接单相市电的组合方式


图解:电动汽车充电电缆该如何选型?

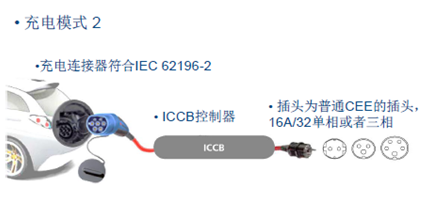

充电模式2:组合方式为单头充电枪+电缆+控制盒+插头接单相市电

 充电模式2与充电模式1区别为增多控制器,充电模式2相对于充电模式1保护措施齐全,可带过压、欠压、过流、过温、漏电断电保护,充电模式1则没有保护措施。


图解:电动汽车充电电缆该如何选型?

充电模式3:组合方式为双头充电枪+电缆+充电桩接单相电或三相电


充电模式3相对于充电模式1、充电模式2二种模式,模式3提高了充电电流从而提高了充电的速度,对充电安全的需求也将更高。


图解:电动汽车充电电缆该如何选型?

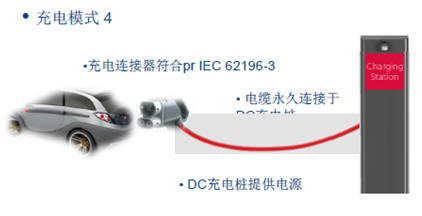

充电模式4,组合方式为充电枪+电缆+充电桩接DC直流


                                                                              充电模式对应的充电电缆选型

上文我们谈到了充电模式的介绍,接下来再来谈充电缆的选型。充电电缆选型原则为确定使用的充电模式以及充电模式输出的电流来选择对应的电缆。


充电模式1

充电模式1中因为使用了普通CEE插头接单相市电,常见的使用了10A及16A电流,对应的电缆则使用奥美格3*1.5平方电缆、奥美格3*2.5平方电缆

图解:电动汽车充电电缆该如何选型?

充电模式2

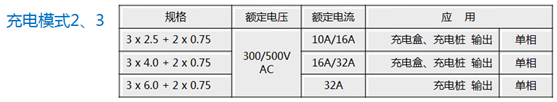

充电模式2使用了普通CEE插头接单相市电,额定电流10A/16A使用奥美格3*2.5+2*0.75电缆,额定电流 16A/32A使用奥美格3*4.0+2*0.75电缆。


充电模式3

充电模式3电缆的选型,上文我们讲到充电电缆选型原则为确定使用的充电模式以及充电模式输出的电流来选择对应的电缆。充电模式3的常用输出电流有16A、32A、三相32A、三相63A、三相125A,即对应的充电电缆可选奥美格3*4.0+2*0.75电缆、奥美格3*6.0+2*0.75电缆、奥美格5*6.0+2*0.75电缆、奥美格5*16+2*0.75电缆、奥美格5*35+2*0.75电缆。



充电模式4

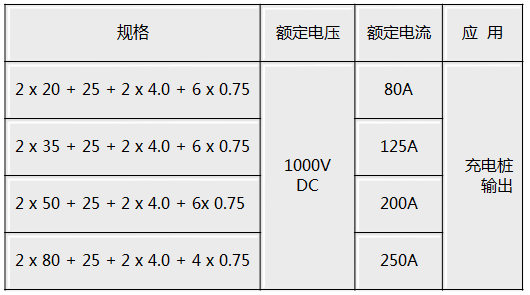

充电模式4电缆的选型,充电模式4为直流充电,具有充电电流高、充电速度快等明显优点,所以对对安全的要求更高、电缆的线径更粗,电缆方面包含主电源线还需加地线、辅助电源线、控制线,对电缆的要求也更加多,选择电缆需要注意产品柔软度、弯曲半径;耐高低温、耐油、耐酸碱、耐水、耐磨、抗开裂、抗UV;阻燃性能;导电性能,导体温升;材料是否符合ROHS&REACH最新环保标准,选择有产品认质的产品将更有保障。充电模式4的常见的输出电流有80A、125A、200A、250A,对应的充电电缆可选奥美格2*20+25+2*4.0+6*0.75电缆、奥美格2*35+25+2*4.0+6*0.75电缆、奥美格2*50+25+2*4.0+6*0.75电缆、奥美格2*80+25+2*4.0+6*0.75电缆.

总结

对于电动汽车充电选型问题,原则上我们确定了使用的充电模式以及充电模式输出的电流来选择对应的电缆。
