OMG标准充电电缆

奥美格企业标准充电电缆OMG Charging Cable

参考标准Reference Standard:Q/OMG6.2-2015(AC charging cable)

Q/OMG6.3-2015(DC charging cable)



奥美格企业标准充电电缆

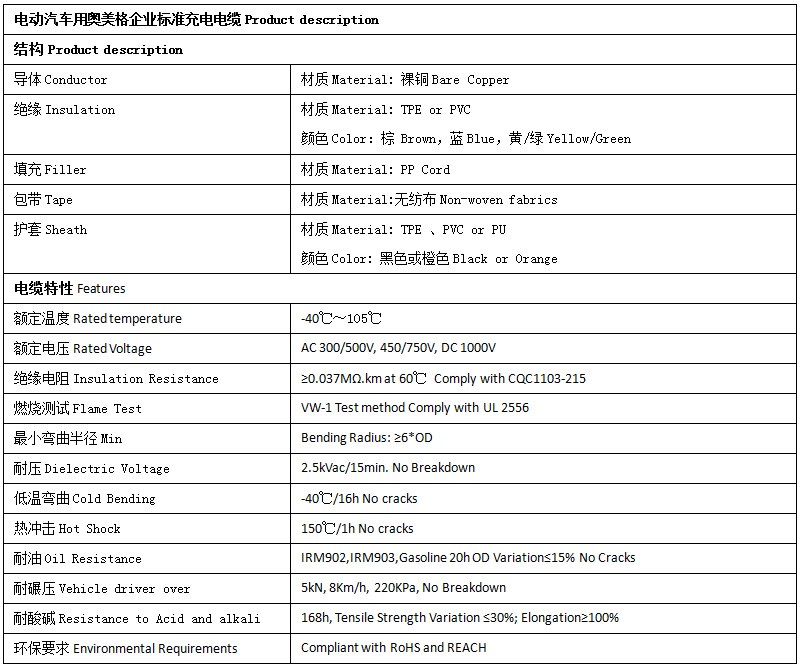

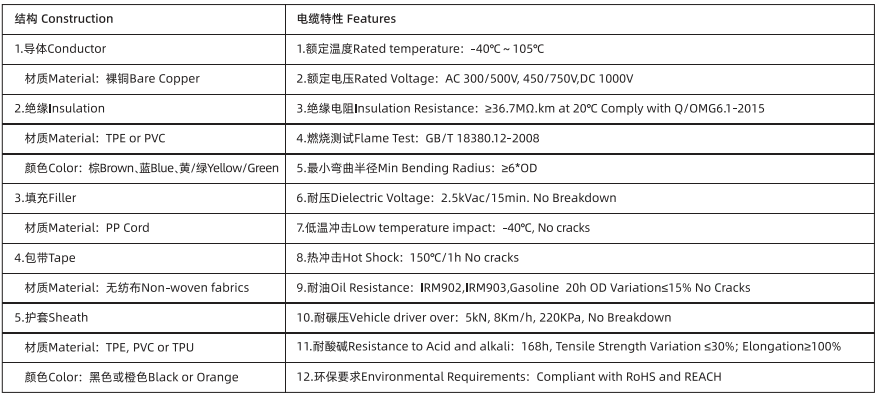

奥美格企业标准直流充电电缆结构、电缆特性表

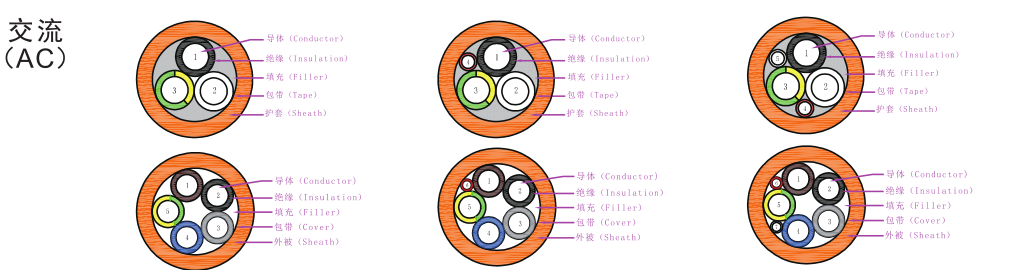

奥美格企业标准交流充电电缆产品结构图



型号 规格 导体绞合外径 导体电阻 参考允载电流 无屏蔽完成外径 包装
EV07-EE/EEPE
EV07-YEYE/ YEYEPYE
EV07-VV/ VVPV
EV07-EU/ EEPU
3×2.5mm2+(0~2)×(0.5~0.75)mm2 2.1 7.98 16A 11.1-12.7 800m/700#
3×4.0mm2+(0~2)×(0.5~0.75)mm2 2.8 4.95 20A 13-13.5 500m/700#
3×6.0mm2+(1~6)×(0.5~0.75)mm2 3.5 3.30 32A 14.5 400m/800#
3×10.0mm2+(1~2)×(0.5~0.75)mm2 4.5 1.91 40A 18.5 500m/950#
3×16mm2+(1~6)×(0.5~0.75)mm2 5.7 1.21 63A 21.8 500m/950#
5×2.5mm2+(0~2)×(0.5~0.75)mm2 2.1 7.98 16A 13.5-15.0 500m/700#
5×4.0mm2+(0~2)×(0.5~0.75)mm2 2.8 4.95 20A 15.5-17.0 400m/800#
5×6.0mm2+(0~2)×(0.5~0.75)mm2 3.5 3.30 32A 17.5-18.5 500m/950#
5×10.0mm2+(0~2)×(0.5~0.75)mm2 4.5 1.91 40A 22.5 400m/950#
5×16mm2+(0~2)×(0.5~0.75)mm2 5.7 1.21 63A 26.5 300m/950#
5×25mm2+(0~2)×(0.5~0.75)mm2 7.2 0.78 80A 32 400m/1200#
5×35mm2+(0~2)×(0.5~0.75)mm2 8.4 0.554 125A 36.5 300m/1200#



以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。

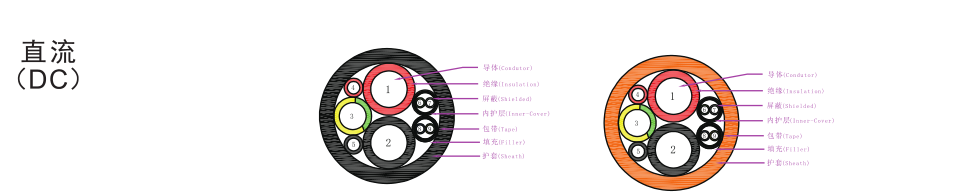

奥美格企业标准直流充电电缆结构图



 型号 规格  导体绞合外径  导体电阻  参考允载电流  无屏蔽完成外径  包装

 EVDC-EE/EEPE

EVDC-YEYE/YEYEPYE

EVDC-VV/VVPV

EVDC-EU/EEPU

 2×16mm²+16mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  4.5  1.21  63A  30  300m/950#
 2×20mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  6.3  0.968  80A  34  400m/1200#
 2×25mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  7.2  0.78  100A  34.5  400m/1200#
 2×35mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  8.4  0.554  125A  36  400m/1200#
 2×50mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  10.2  0.386  150A/200A  37  300m/1200#
 2×70mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  12.0  0.272  200A/250A  40  250m/1200#
 2×80mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  12.8  0.238  250A  41  200m/1200#
 2×95mm²+25mm²+2×4.0mm²+2P(2×0.75mm²)+P(8×0.75mm²)  14.3  0.206  300A  43  150m/1200#

以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。
