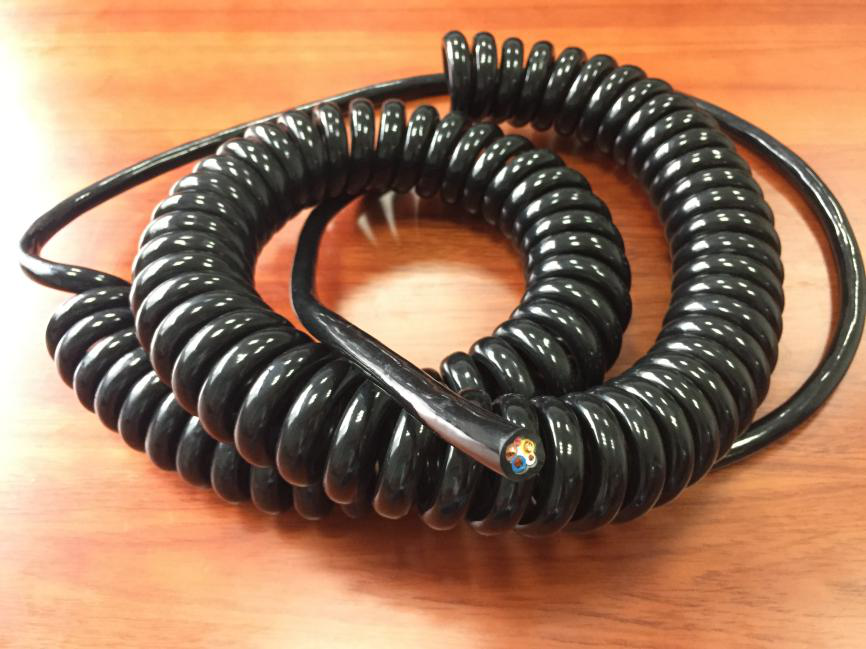

交流弹簧充电电缆

交流弹簧充电电缆(AC Spring charging cable )

交流弹簧充电电缆

弹簧电缆是一种利用可伸缩性来工作的设备连接线,用以控制可移动设备运动的电连接,可在短时间内迅速回弹,广泛用于汽车,充电设备,自动化机器,仪表等可移动设备中;其使用地区为欧美及一些国内高端订制产品中。

本系列产品弹簧电缆主要应用于符合GB/T 18487. 1-2001的充电系统中,与GB/T 20234规定的连接装置连接,运行于不同的电压和频率下,也可能包括更低的电压等级和通信信号,导体采用GB/T3956中第5类或第6类导体。

电缆特性 Features:

1. 额定温度Rated temperature :-40℃~+90℃

2. 额定电压Rated Voltage :AC 450/750V

3. 电缆弯曲半径min bend radius: ≤6D

4. 弹簧部分最大拉伸长度Spring maximum stretch length: ≤闭合弹簧部分长度 * 3.5 The length of the closed spring * 3.5

5. 弹簧线圈加工推荐直径Recommended diameter for spring coil processing: 3.3D~4.8D

6. 电缆拉伸性能Cable tensile property: 15000次拉伸测试后耐压无击穿After 15, 000 tensile tests, 3.5kVac/5min. No Breakdown

7. 耐压Dielectric Voltage :3.5kVac/5min. No Breakdown

8. 护套抗撕裂Anti-tear Performance:≥40N/mm

9. 环保要求Environmental Requirements : Compliant with RoHS and REACH



 弹簧电缆

Spring cable

规格

Size

导体绞合外径

Conductor

Standard

OD mm(Ref.)

 导体电阻

Max.Conductor

resistancem

Ω/m@20°C

参考允载电流

Permissible

ampacity

A(Ref.)

无屏蔽完成外径

Non-shielded

Over diameter

mm Ref

包装

Packing

M/Reel

(Ref.)

 EV-S90UT  3×2.5mm²+(0~2)×(0.5×0.75)mm²  2.1  7.98  16A  11.0-13.0 TBD
EV-S90UT    3×4.0mm²+(0~2)×(0.5×0.75)mm²  2.8  4.95  25A  13.0-15.0  TBD
EV-S90UT    3×6.0mm²+(0~2)×(0.5×0.75)mm²  3.5  3.30  32A  14.5-16.0  TBD

规格为2~5芯1.0mm²~6.0mm²,可以增加1~2芯0.5mm²~0.75mm²的信号线,可信号线屏蔽或总缆屏蔽,产品的具体参数以技术图纸为准。

The specififications is 2~6.0mm² cores of1.0mm²~6.0mm², auxiliary wire is 1~2 cores of0.5~0.75mm²,including1~4 core 0.5mm²2.5mm2signal wires,The signal wires can be shielded or total cable shielded,the specifific parameters of product should be according totechnical drawings.


以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格产品可根据客户使用需求进行定制。

The specififications, sizes and structures of above product may change due to technological progress, andsimilar specififications can be designed and manufactured according to customer usage requirements.
