奥美格--只为安全(测试电动汽车高压线下篇)

日期:2019-12-6 14:42:51




奥美格电缆单项试验报告

请输入标题





目录

  1. 试验目的

  2. 试验对象
  3. 试验内容

  4. 结论


1试验目的


测试奥美格电缆各项能力



2试验对象


奥美格电缆




3试验内容




01

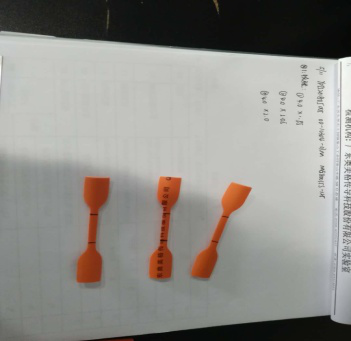

抗张、伸长率





....

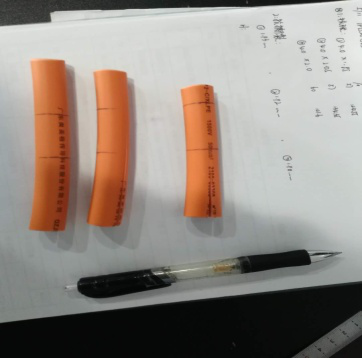

抗张、伸长率是试验物体最大能接受的拉力,以上是试验前(图左)与试验后(图右)的对比情况,伸长情况几乎是原来的1.5倍。




02

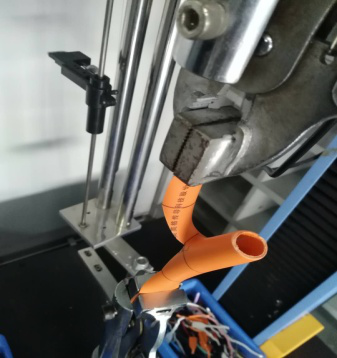

抗 撕 裂




....

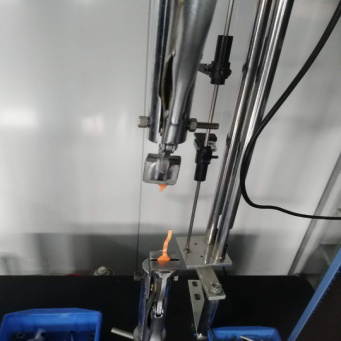

抗撕裂能力是指在有切口的情况下,切口处的抗撕裂的能力,根据试验人员的操作得出的结果是20N/mm² (大概为每平方毫米可以承受两公斤重量)




03

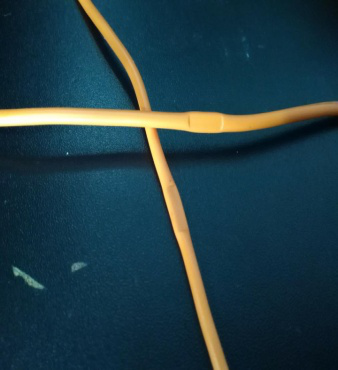

热 变 形 150℃*1H

....

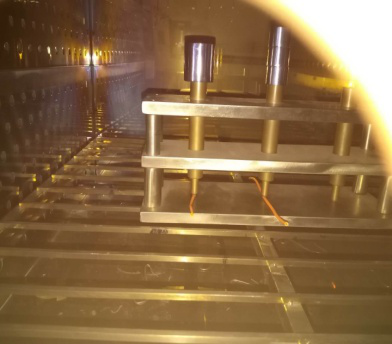

热变形是将线缆放置于150℃的环境下1个小时,观察压痕的深度,压痕之处没有破裂,压痕比率小于50%。



04

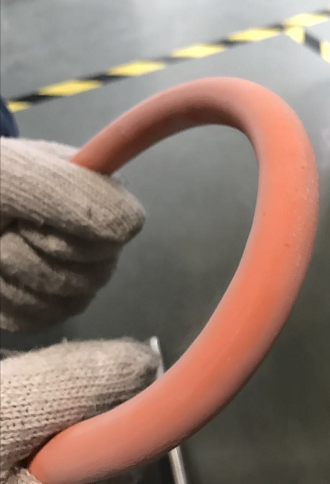

热 冲 击 150℃*1H

....

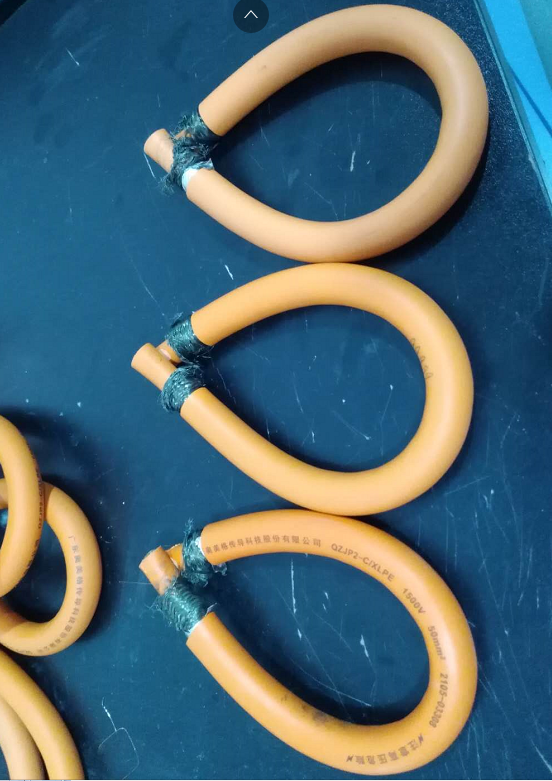

热冲击是指由于急剧加热或冷却,使物体在较短的时间内产生大量的热交换,温度发生剧烈的变化时,该物体就要产生冲击热应力;可见试验后(下图)线缆没有变化。






05
体 积 电 阻




体积电阻又称体积电阻系数或体积比电阻




06

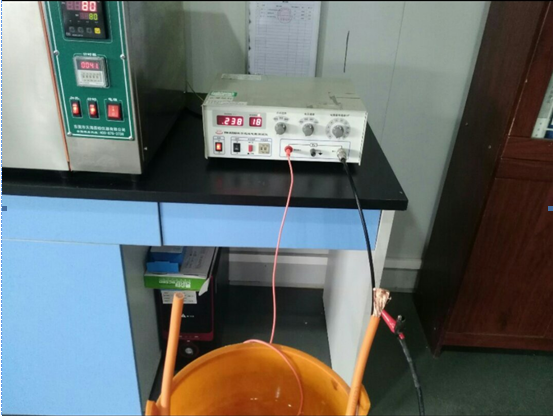

耐 压

奥美格线缆最大可以承受的电压强度,6KV/15min



07

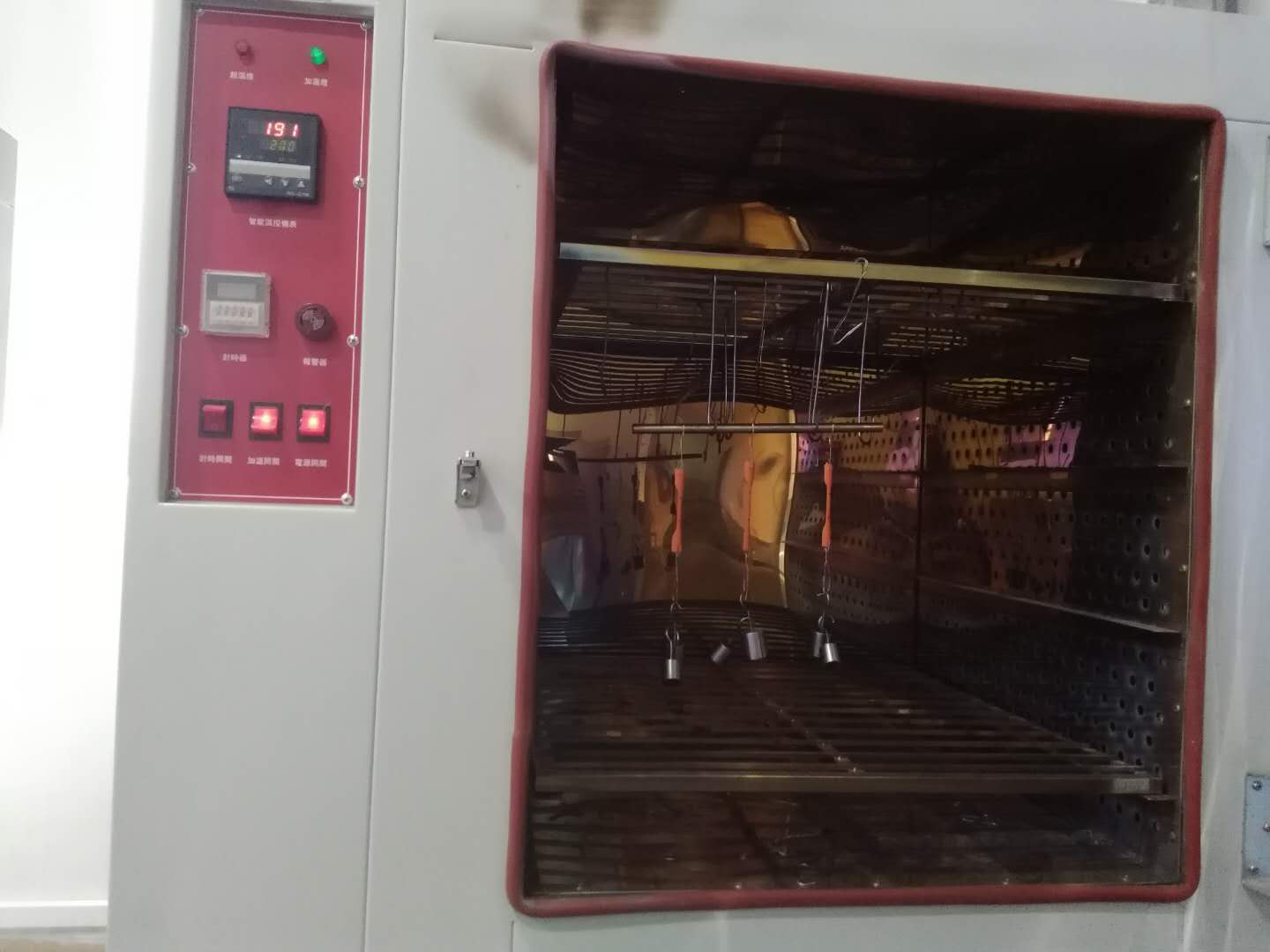

热延伸:200℃*15min




线缆在发热之后的延伸率(受拉情况下),主要考察的是聚乙烯的交联程度,交联度越高则热延伸就越小。具体延伸情况可从上图看出。



08

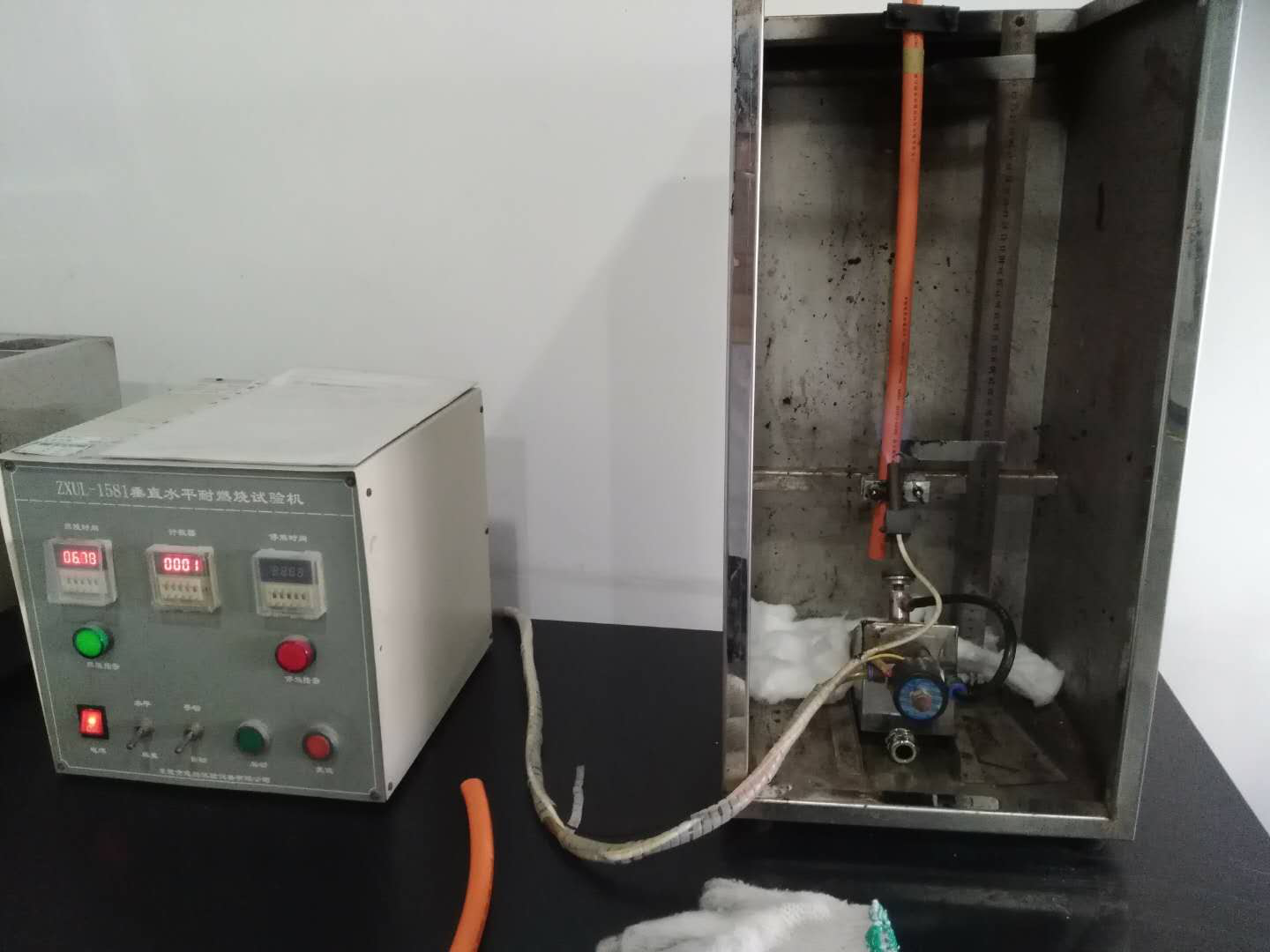

燃 烧



明火燃烧电缆,立即熄灭


09

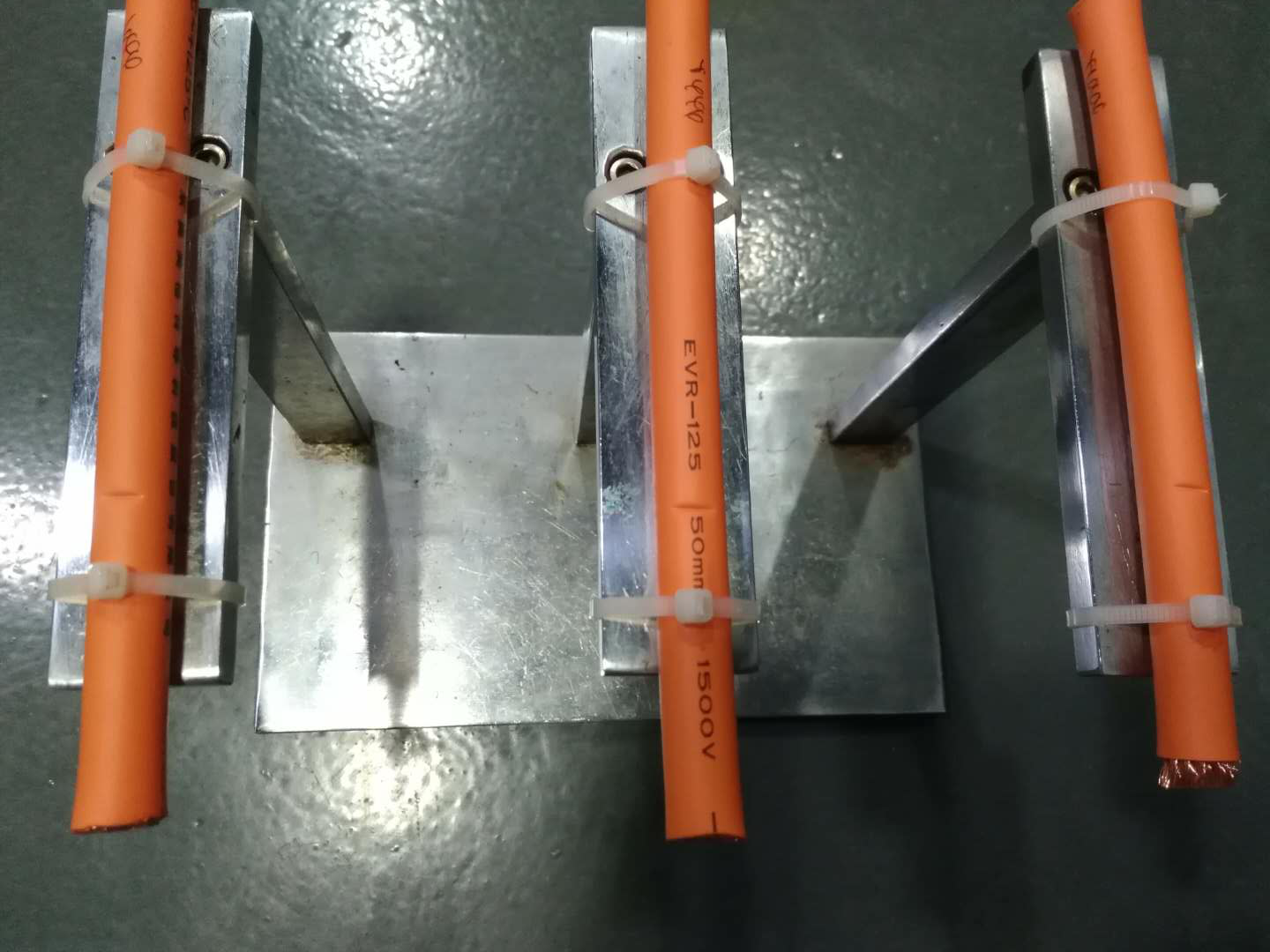

高 温 压 力


....

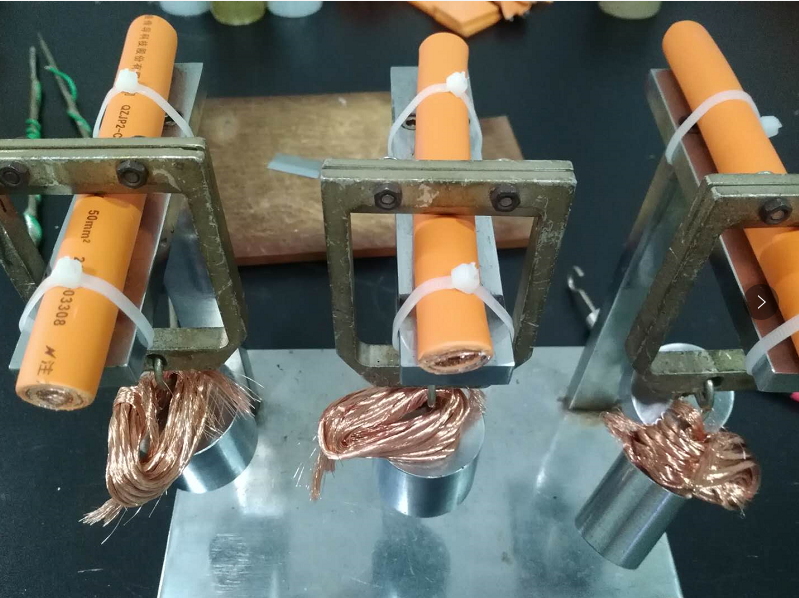

150℃*4小时的情况下,吊重600g,只见一条细压痕,没有压破线缆,压痕比率小于50%。




10

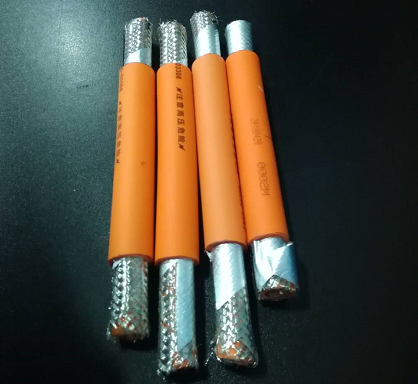

热收缩:150*15min

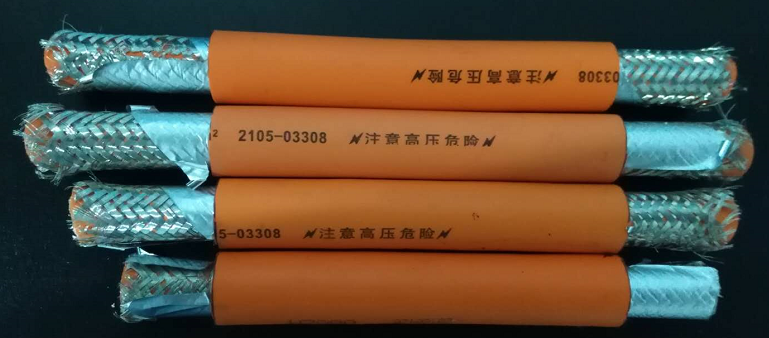

 热收缩是热塑性材料因其固有的热膨胀率而产生的体积变化,上图(试验前)与下图(试验后)没有明显变化




11

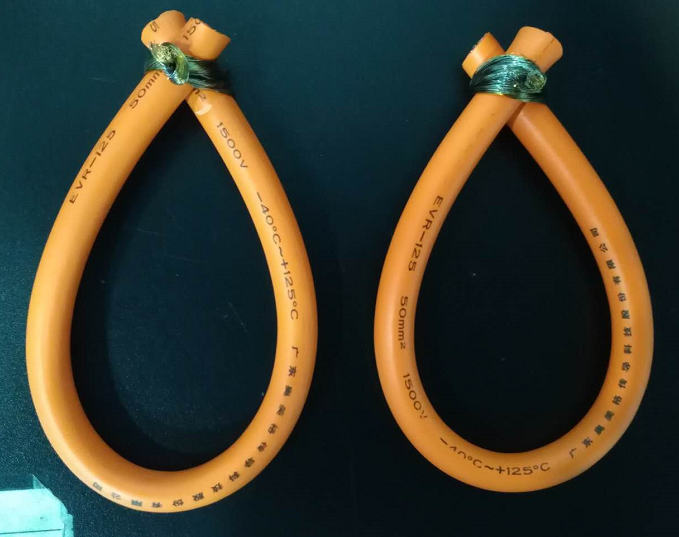

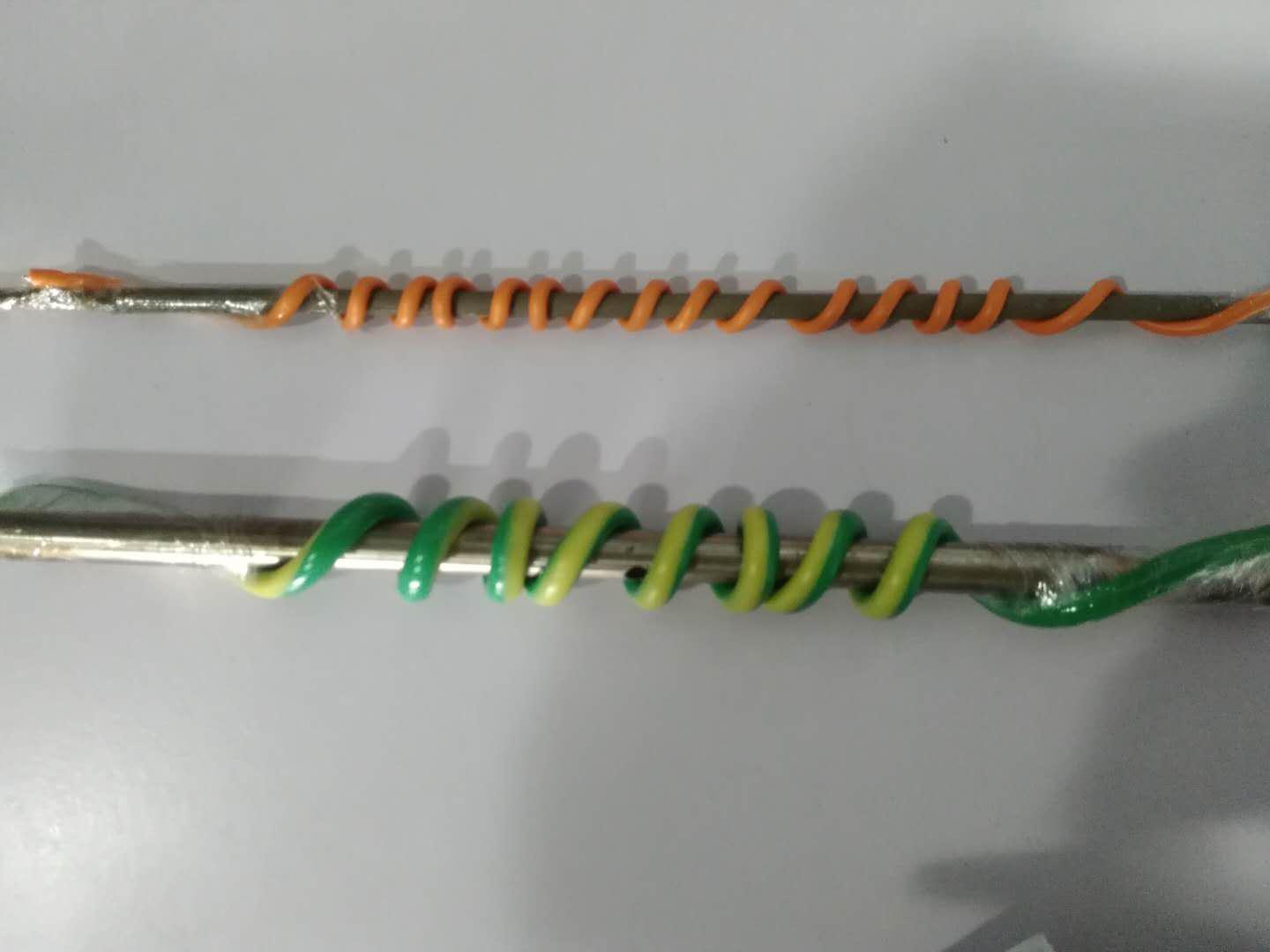

低温卷绕:-40*4H

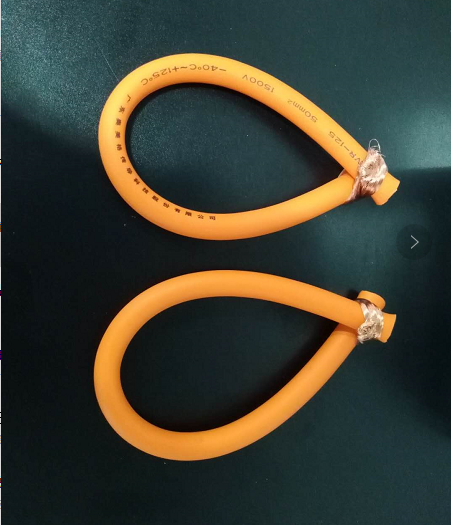

 低温卷绕:考核测定圆形电缆或圆形绝缘线芯在低温状态下的性能。 外被没有发生裂变,即使温度很低,依然韧性很好。




12

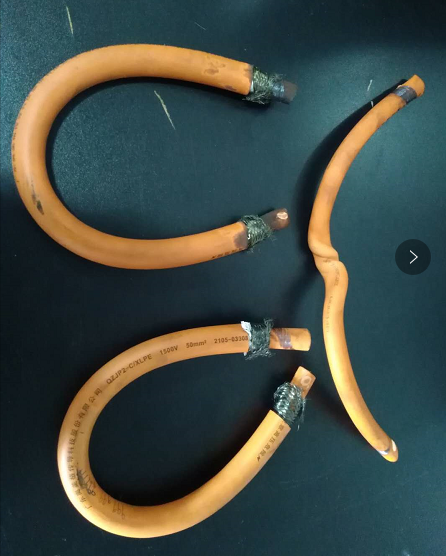

长期老化:150*3000H


....

在150摄氏度下放置3000小时,长期老化的只是外被的形变,并没有裂痕




13

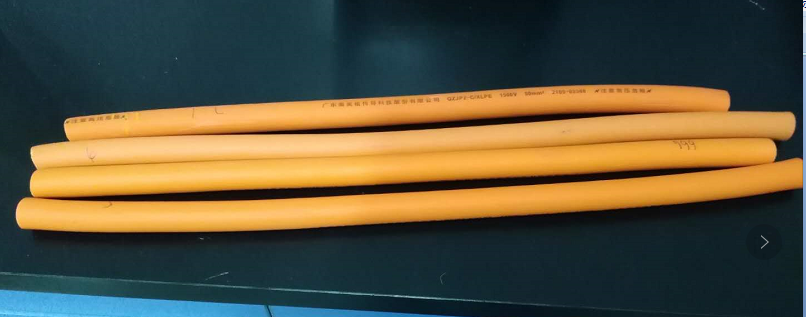

短期老化175*240H




....

在175℃内放置240小时,短期的高温,并没有线缆发生什么变化




14

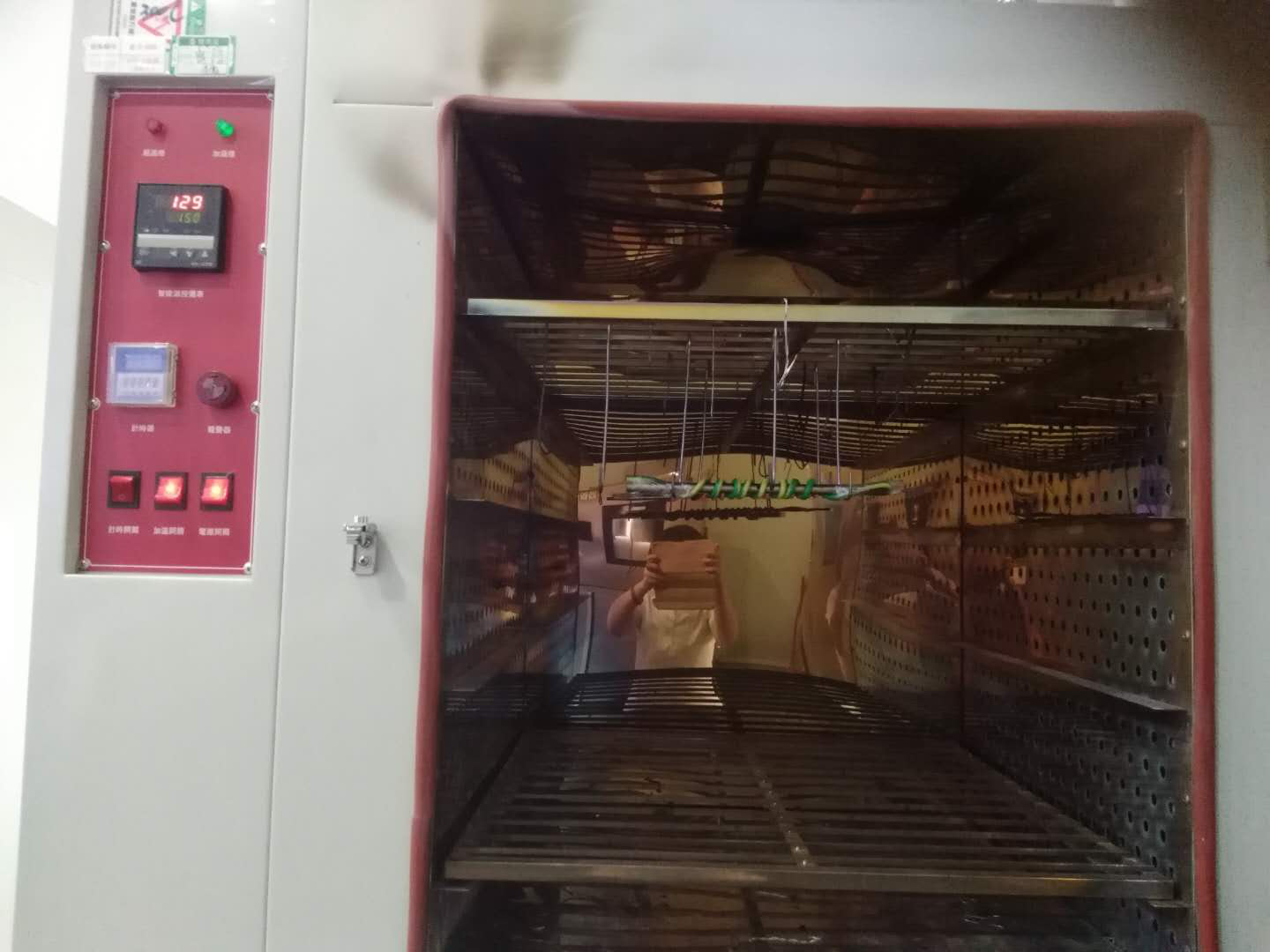

热 过 载200℃*6H



....

在200℃的环境下,线缆过载6小时,从下图(试验后)可见,线缆没有发生变化。



4结论


通过以上试验,奥美格线缆在各种环境下,都能最大程度的保持原状,并且线缆使用能力没有发生巨大变化,实现线缆承受各种类型环境的使用。
